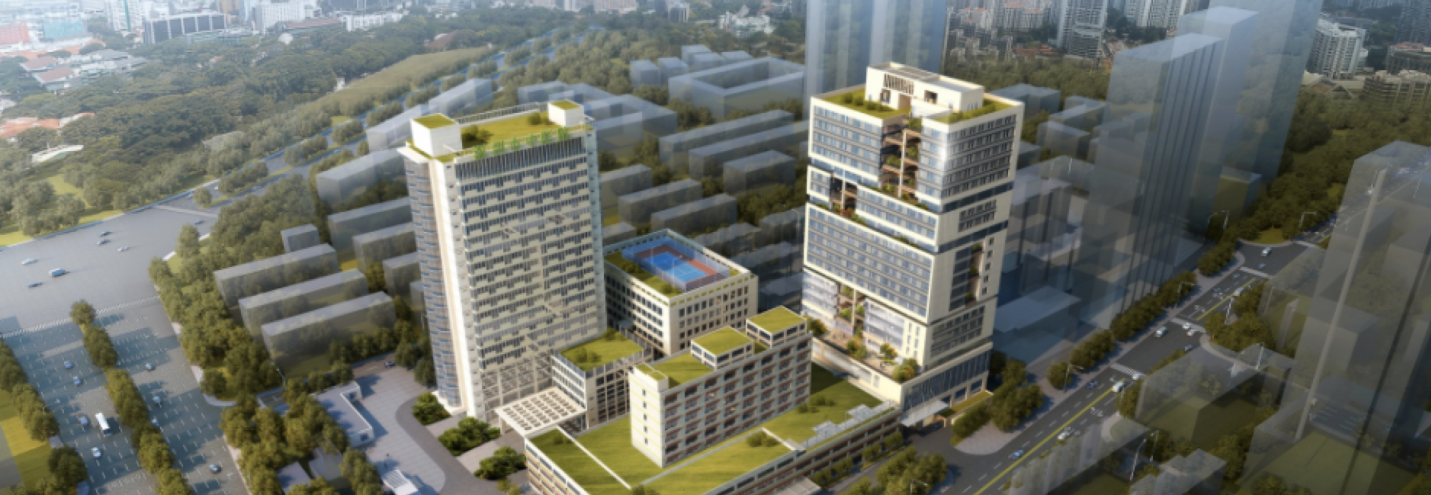

深圳市中医院是一所集医疗、教学、科研、预防、保健、康复为一体的大型综合性三级甲等中医医院，是深圳市中医医疗联盟、深圳市治未病联盟、深圳市中医男科医疗技术专业联盟、粤港澳大湾区中医药临床传承创新研究中心抗痛风联盟、深圳市中医护理区域联盟牵头单位。本项目位于深圳市福田区福华路1号深圳市中医院内西北角，西侧靠福华医院，东侧紧靠门诊楼，南侧紧邻中医院生活区宿舍楼，北侧为福华路，项目建设内容为一栋综合楼和一座污水处理站。项目总投资35571.96万元，其中建安工程费用 30820.73 万元，总占地面积3750 平方米 , 总建筑面 积 48284.2 平方米，地下室3层，地上22层，建筑高度98.34米。建设单位由深圳市建筑工务署负责，BIM咨询单位由数云科际（深圳）技术有限公司承包。

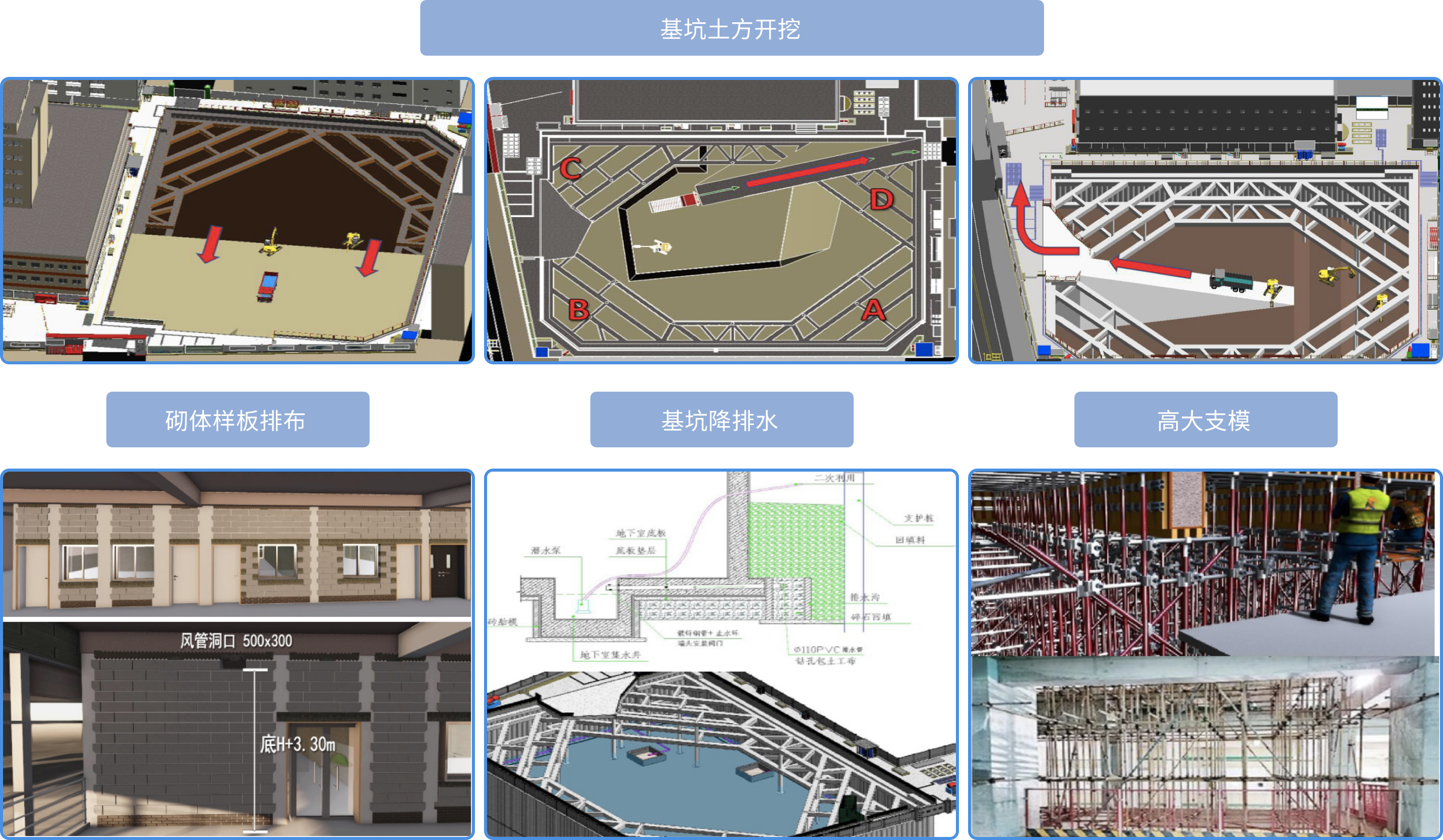

本项目于施工阶段开展 BIM 实践探索工作，历时四年。BIM技术进行了大量实践工作，在项目施工建设全过程中发挥作用，为工务署平台、标准编制和修订以及BIM 管理工作积攒了大量宝贵经验。

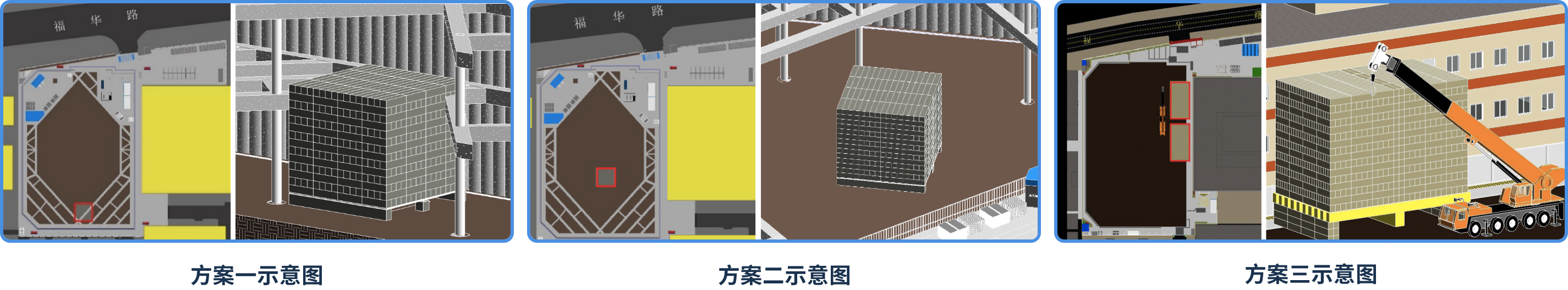

本项目位于深圳市中心，场地北侧紧邻城市干道，东西南三侧紧邻周边建筑，施工作业面有限，故需提前对工程桩静载检测进行方案模拟及优化。方案一：初步选取基坑周边具有代表处桩位进行检测。经BIM吊装模拟，发现待检测桩均分布在内支撑梁下，内支撑梁纵横交错布置，对检测试块吊装作业造成很大困难。而且第二道内支撑梁底距基坑底高度6.1m，检测试块的堆载高度为7m，无法满足检测试块的堆砌高度。方案二：选取场地中心区域桩位，避开内支撑梁影响。方案二需在土方开挖完成后经历30天才能完成全部静载试验，将影响后续承台和底板施工，且此时出土坡道已拆除，试块仅能通过吊运方式进出现场。由于场地狭小，需二次吊运，且没有足够空间停放吊车设备， 吊装难度大，危险性大。方案三：选取基坑周边具有代表性桩位，并将检测桩身混凝土加高，在土方开挖前进行静载试验。此方案与设计院、建设单位、检测中心、监理单位进行沟通确认，既保证了检测配重试块的转运和吊装安全，又不影响后续工程进度，与方案二相比为项目节省工期20 天。

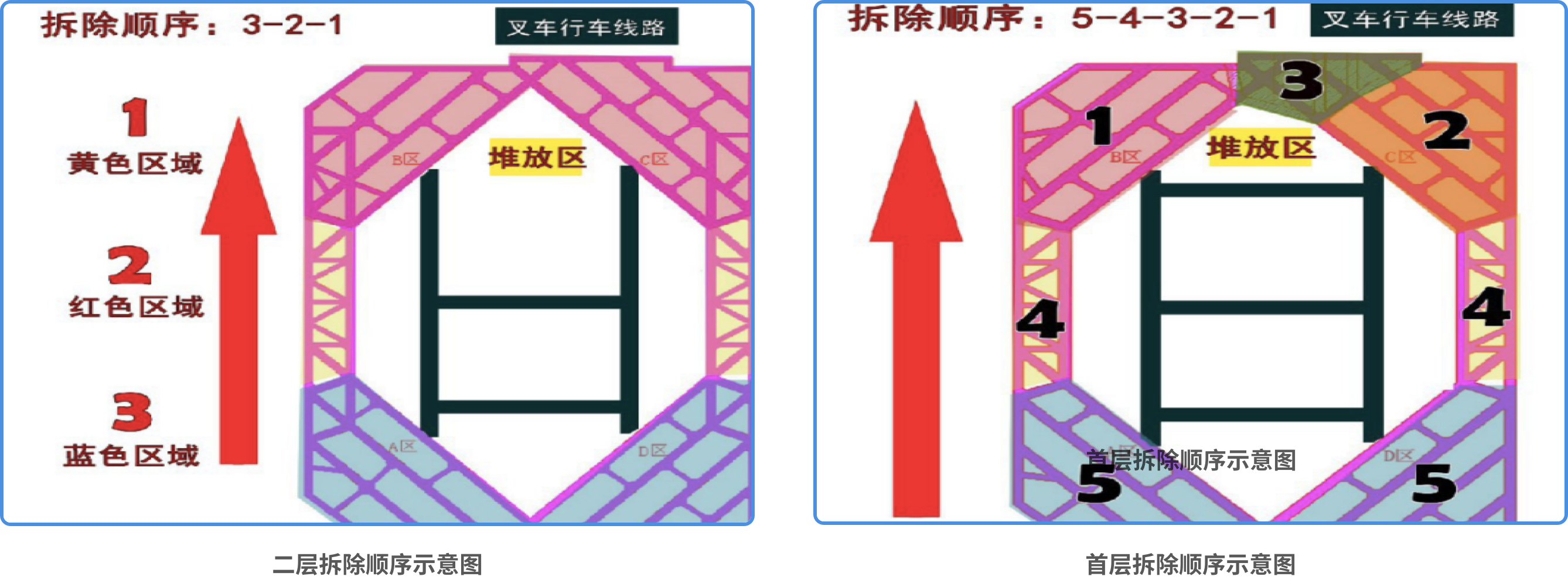

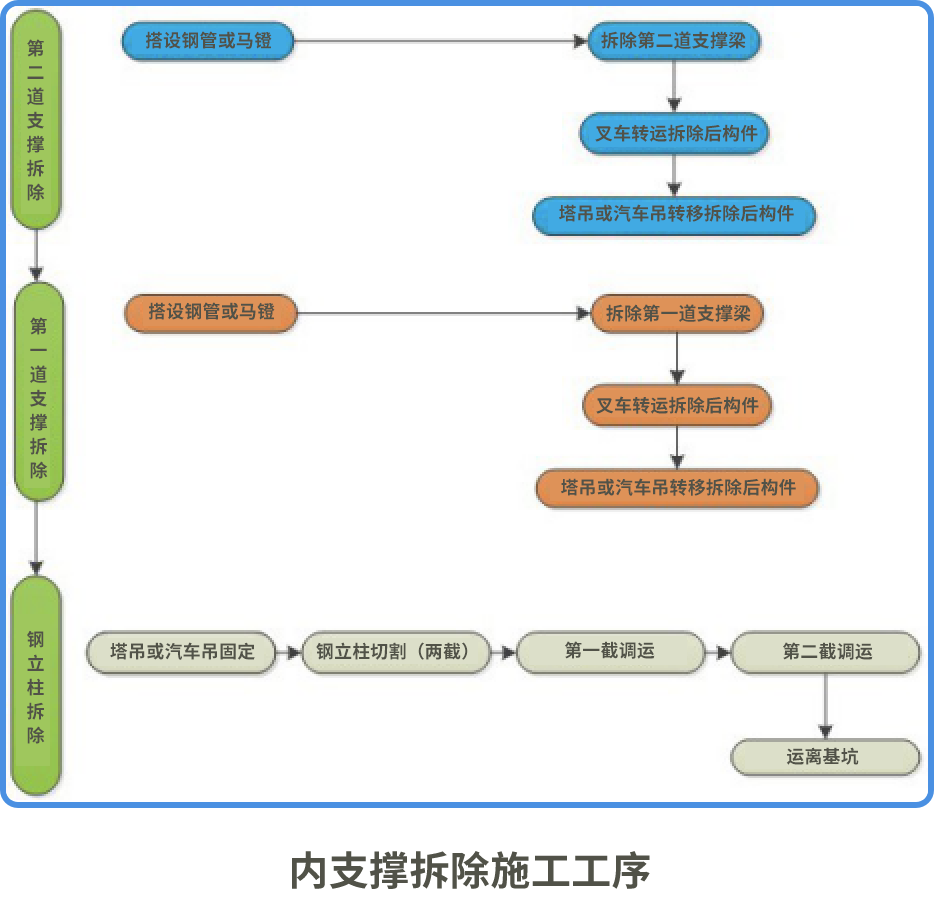

根据支撑梁拆除方案设计要求， 运用 BIM技术对整个基坑支护支撑进行分层拆除模拟验证，并在现场施工前进行内支撑拆除可视化交底。

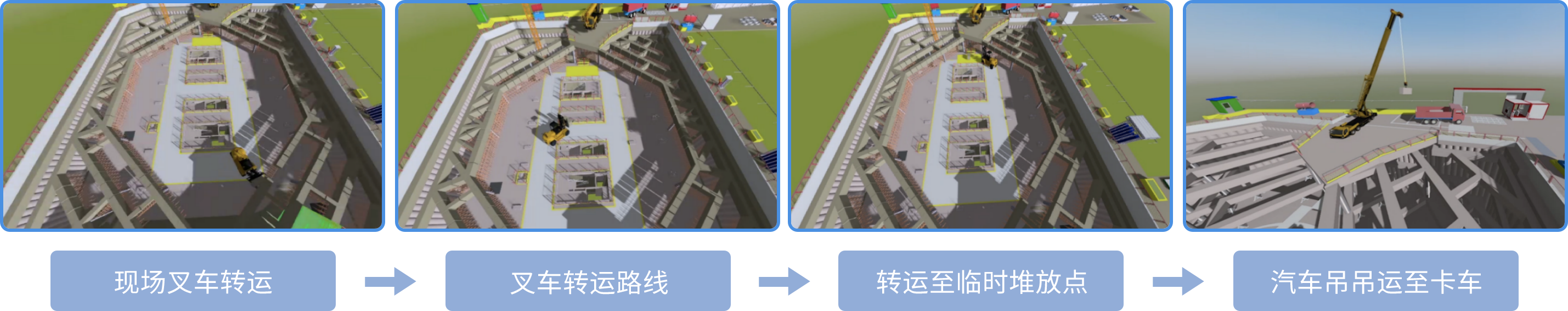

提前规划出叉车行走路线及拆除后支撑梁临时堆放点，做好安全围挡防护；用绳锯将支撑梁分段切割，通过叉车运输到堆放点，用50T汽车吊将拆除的支撑梁吊运到汽车上集中转运。

• 深圳市中医院综合楼项目BIM技术在实际应用中已经取得了良好的成效，实际效果主要体现在以下几个方面：
• 1、通过BIM模拟优化后的方案与原方案对比，提高了施工质量，加快了现场的施工进度，预计缩短工期 87 天；
• 2、经模型碰撞检查，查找图纸问题，现场施工部位一次施工成型，避免了因设计图纸问题引起的施工返工，预计缩短工期 16 天；
• 3、BIM技术的各方面运用管理，给施工现场管理带来便利，降低了管理成本；利用三维动态模拟，进行可视化交底，更直观、准确地指导现场施工；
• 4、将BIM工程量统计结果进行多量对比，提升了材料工程量的准确性。
